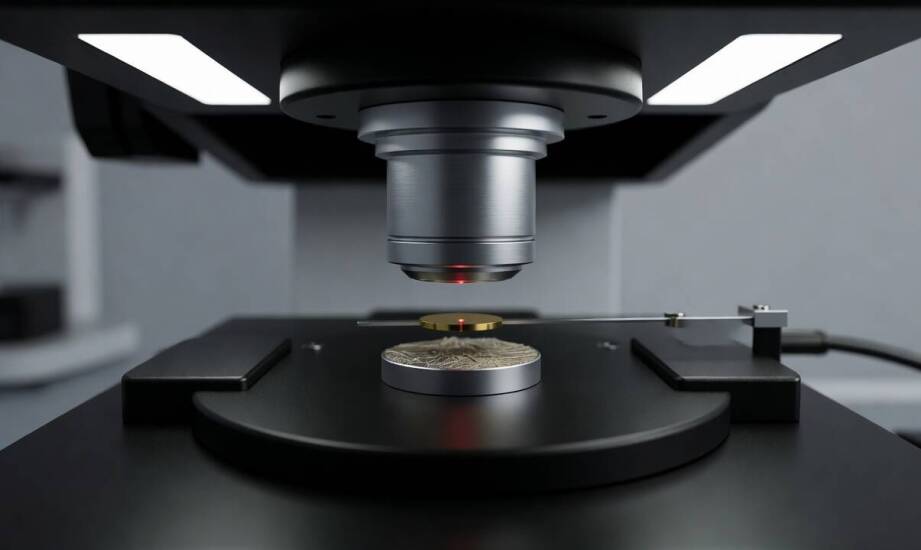

Jak dobór trybu w mikroskopii AFM warunkuje wiarygodność pomiarów topografii i właściwości mechanicznych próbek

Badanie materiałów w skali nanometrycznej determinuje dziś rozwój nowych kompozytów i powłok ochronnych. Właściwości topograficzne na poziomie pojedynczych warstw atomowych wprost rzutują na trwałość gotowego produktu. Tradycyjne metody makroskopowe zawodzą przy wychwytywaniu lokalnych defektów. Nie potrafią też wskazać różnic w rozkładzie faz, które powstają podczas syntezy. Uszkodzenia strukturalne czy pory wielkości kilku nanometrów potrafią drastycznie obniżyć wytrzymałość zmęczeniową materiału. Mikroskopia sił atomowych dostarcza trójwymiarowych obrazów powierzchni z najwyższą rozdzielczością, pozwalając na równoległą ocenę modułu Younga, twardości i sił adhezji. Inżynierowie zyskują w ten sposób pełny wgląd w architekturę próbki już na wczesnym etapie projektowania.

Zasada oddziaływania sondy z powierzchnią próbki

Podstawą obrazowania są siły fizyczne występujące między ostrzem sondy a atomami badanej powierzchni. Element skanujący znajduje się na elastycznej dźwigni, która reaguje na najmniejsze nierówności. Rejestrowane oddziaływania obejmują siły van der Waalsa, siły elektrostatyczne oraz odpychanie Pauliego przy skrajnie małych odległościach. Złota powłoka na grzbiecie dźwigni odbija promień lasera wprost do wielosegmentowej fotodiody. Taki układ optyczny natychmiast rejestruje ugięcie ramienia, co umożliwia ciągłe mapowanie profilu przestrzennego. W trybach dynamicznych urządzenie analizuje również zmianę amplitudy lub fazy drgań sondy. Konfiguracja ta pozwala na jednoczesne badanie struktury i parametrów nanomechanicznych.

Tryb kontaktowy opiera się na stałym nacisku sondy na powierzchnię. Technika ta sprawdza się najlepiej przy materiałach sztywnych, do których zaliczamy metale, stopy przemysłowe oraz specjalistyczną ceramikę. Ryzyko odkształcenia struktury pozostaje w ich przypadku znikome, a badacz uzyskuje bardzo czytelny obraz topografii. Zagrożenie uszkodzeniem wzrasta dopiero przy analizie warstw mocno podatnych na deformację.

Miękkie polimery, elastomery i delikatne materiały biologiczne wymagają zastosowania trybu przerywanego kontaktu. Dźwignia oscyluje tutaj w pobliżu częstotliwości rezonansowej z amplitudą rzędu kilkudziesięciu nanometrów. Ostrze dotyka badanej powierzchni wyłącznie w najniższym punkcie cyklu, co całkowicie redukuje niszczące siły boczne. Polimer nie ulega zgnieceniu, a zebrane dane precyzyjnie odzwierciedlają jego pierwotny stan.

Parametry skanowania a wiarygodność pomiarów

Szybkość przesuwania sondy oraz siła nacisku bezpośrednio warunkują powtarzalność odczytów chropowatości. Rutynowe procedury weryfikacji materiałowej wymagają ścisłego balansu tych dwóch wartości. Bezpieczna prędkość skanowania zazwyczaj nie przekracza kilku linii na sekundę. Zbyt szybki ruch skanera uniemożliwia układowi sprzężenia zwrotnego dokładne śledzenie reliefu. Otrzymany profil staje się wtedy sztucznie wygładzony. Nadmierny nacisk prowadzi z kolei do plastycznego odkształcenia warstwy wierzchniej, co mocno zawyża parametry chropowatości. Specjaliści dobierają ustawienia indywidualnie dla każdej próbki i weryfikują je serią skanów.

Zaawansowana ocena struktury wymaga włączenia analizy w skali nano na właściwym etapie prac. Zwykle następuje to po zakończeniu wstępnych badań optycznych, gdy konieczne jest zbadanie lokalnych zmian mechanicznych. Profesjonalne wyposażenie kontrolno-pomiarowe dostarcza firma Spectro - Lab, wspierając laboratoria badawcze w doborze odpowiedniej aparatury dla działów kontroli jakości. Wybór sprzętu zależy od specyfiki analizowanych materiałów i wymogów konkretnego projektu. Nowoczesne mikroskopy AFM pozwalają na swobodną integrację z innymi technikami badawczymi w obrębie jednego systemu.

Warunki klimatyczne i mechaniczne panujące w laboratorium silnie rzutują na pracę sondy. Drgania z otoczenia łatwo przenoszą się na układ optyczny detekcji. Tworzą one wyraźny szum w sygnale lasera, co znacząco obniża rozdzielczość przestrzenną. Wysoka wilgotność powietrza sprzyja tworzeniu mikroskopijnych mostków kapilarnych między ostrzem a detalem. Zjawisko to modyfikuje naturalne siły adhezji i generuje zauważalne błędy na mapach właściwości mechanicznych. Odizolowanie stanowiska badawczego stanowi podstawę stabilnego obrazowania.

Świadome dopasowanie trybu pracy do specyfiki materiału definiuje wartość zebranych danych analitycznych. Parametry topografii muszą odzwierciedlać prawdziwe cechy próbki, a nie błędy wynikające z niewłaściwej konfiguracji urządzenia. Znajomość mechanizmów oddziaływań między sondą a detalem pozwala skutecznie wyeliminować artefakty środowiskowe. Prawidłowo przeprowadzone badanie nanomechaniczne znacznie skraca czas wdrażania nowoczesnych kompozytów na rynek przemysłowy. Laboratoria zyskują wiarygodne informacje o budowie warstwowej, co ułatwia produkcję bardziej wytrzymałych i bezpiecznych powłok.
